Podélný a příčný řez tělesem komunikace
Pod pojmem podélný řez (podélný profil) tělesem silniční komunikace rozumíme podélný řez na ose silniční komunikace.
Měřítko podélného profilu v intravilánu se doporučuje 1:500/1:50 a v extravilánu 1:1000/1:100.
Staničení podélného profilu se provádí shodně se situací, vynáší se z leva doprava ve směru staničení.
Těleso silniční komunikace – je tvořeno spodní a vrchní stavbou. Patří sem zemní těleso, odvodňovací zařízení a objekty, vozovka , vodící proužky, zpevněná část krajnic a dopravních ploch.
Pod pojmem příčný řez tělesem silniční komunikace rozumíme kolmý řez na osu silniční komunikace. Tvar a rozměry tělesa jsou určeny šířkou koruny, sklony a členěním povrchu komunikace, výškou nivelety, tvarem terénu.
 |
| Obr. 86 Podélný řez silniční komunikací |
 |

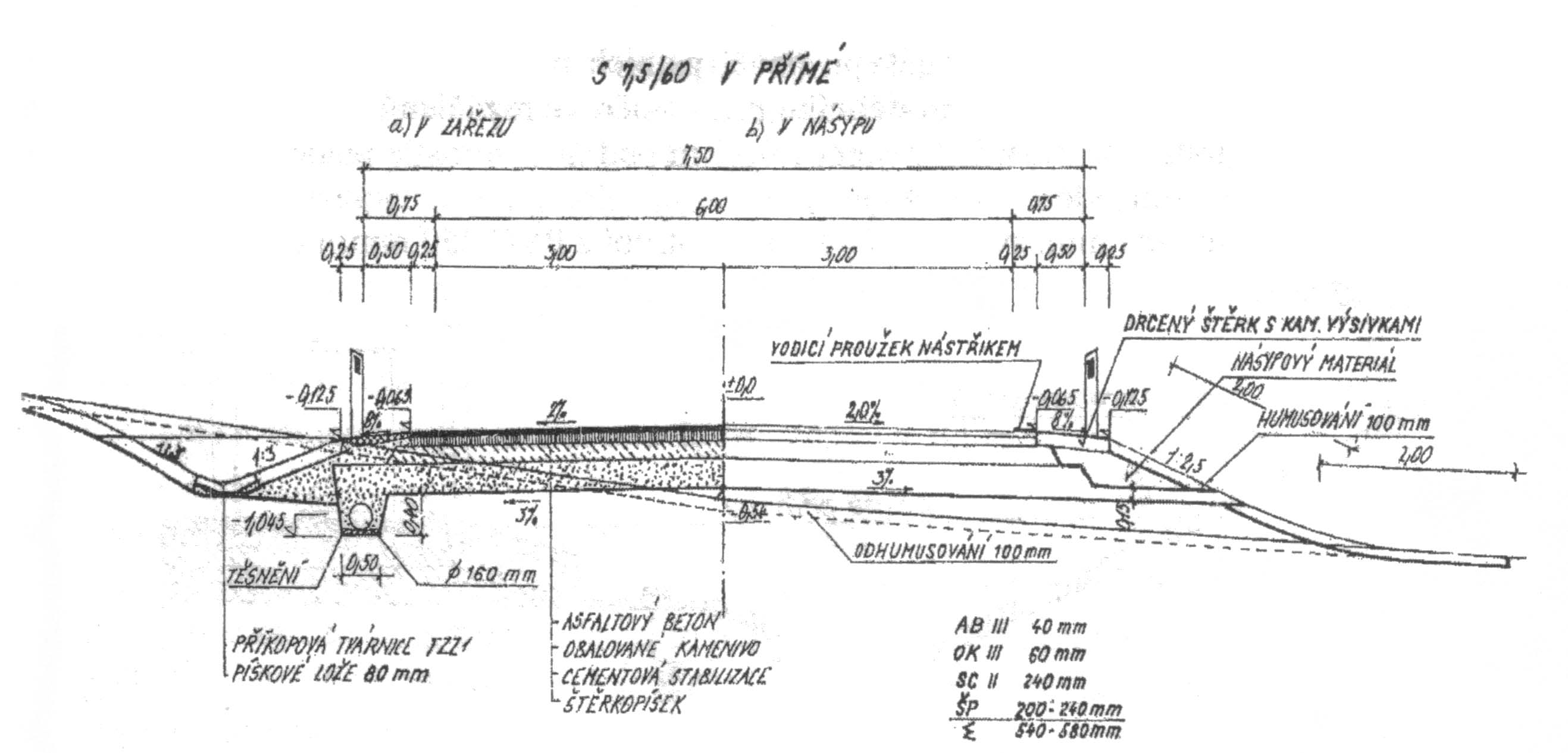

| Obr. 87 Vzorový příčný řez silniční komunikac |
