Stěnové systémy

Nosné stěny přenášejí zatížení stropních, střešních konstrukcí a účinky vodorovného zatížení (větru) do základů.

Nosné stěny mohou být v budově uspořádány jako:

  • podélné – stropní konstrukce jsou ukládány kolmo k podélné ose budovy,

  • příčné – stropní konstrukce jsou ukládány v podélném směru,

  • buňkové - nosné stěny jsou uspořádány v podélném i příčném, směru.

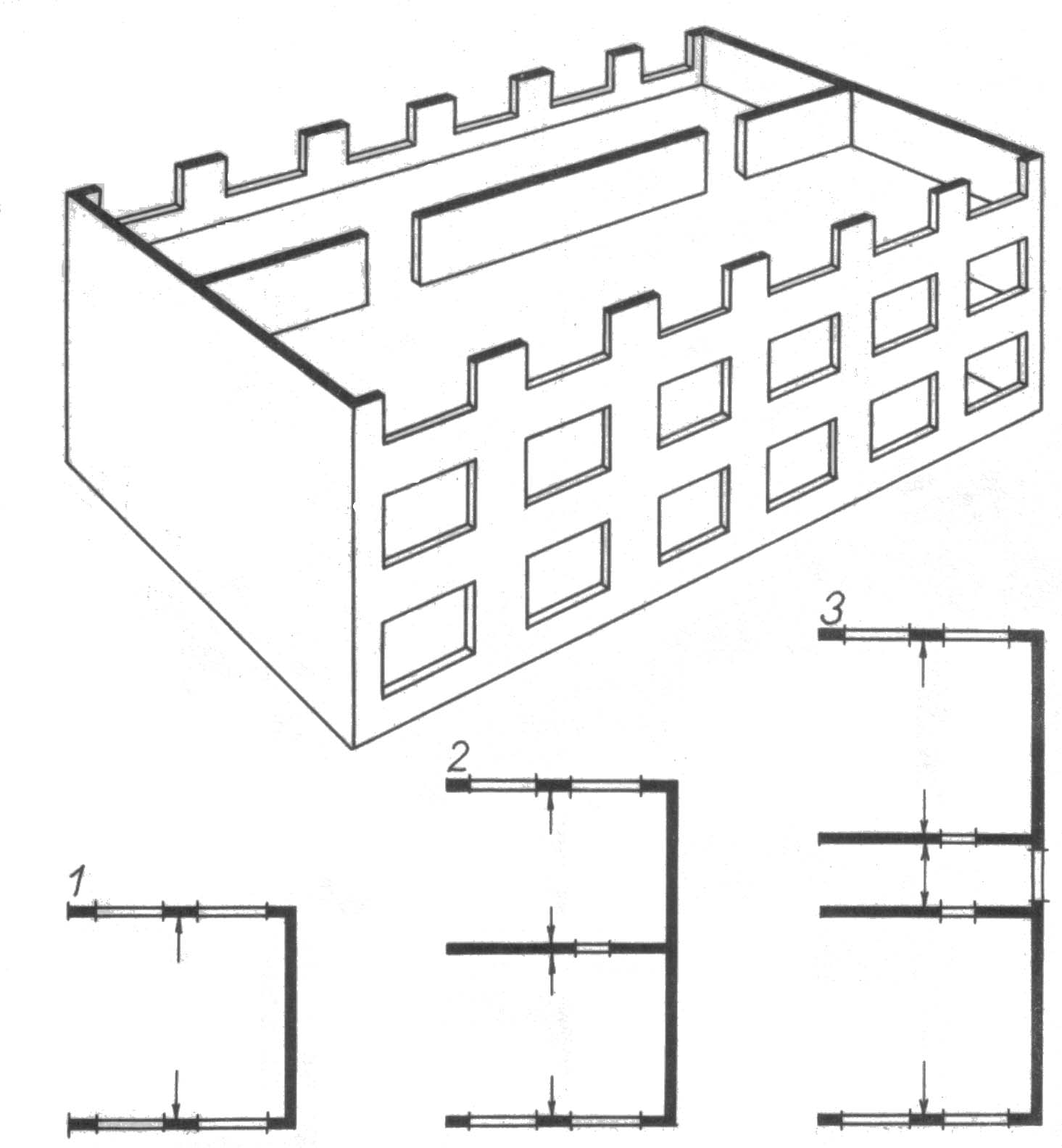

Obr. 23 Podélný stěnový konstr. systém

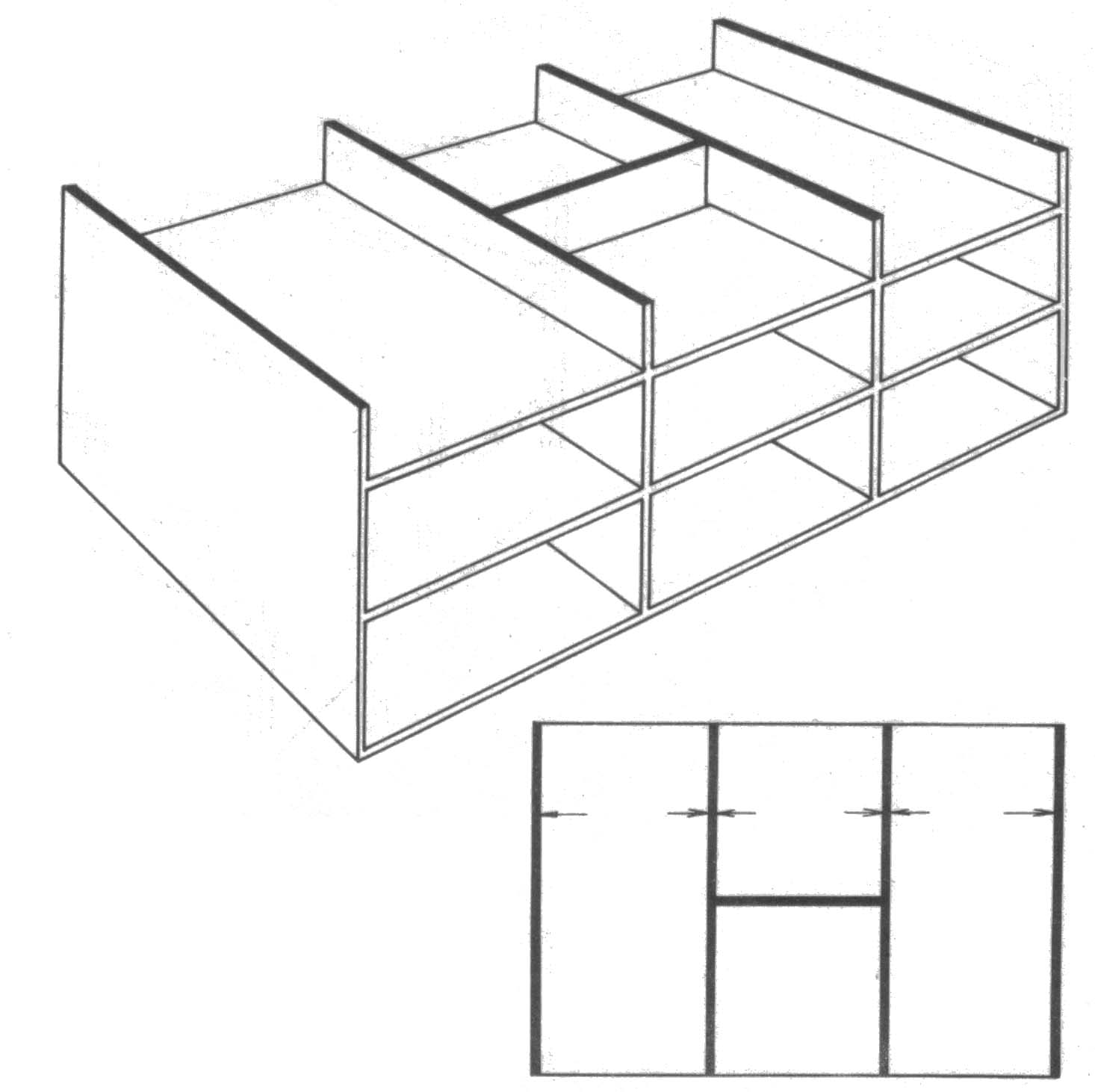

1 – jednotraktový, 2 – dvoutraktový, 3 - třítraktový		 Obr. 24 Příčný stěnový konstr. systém
Šipky vyznačují směr pnutí stropů

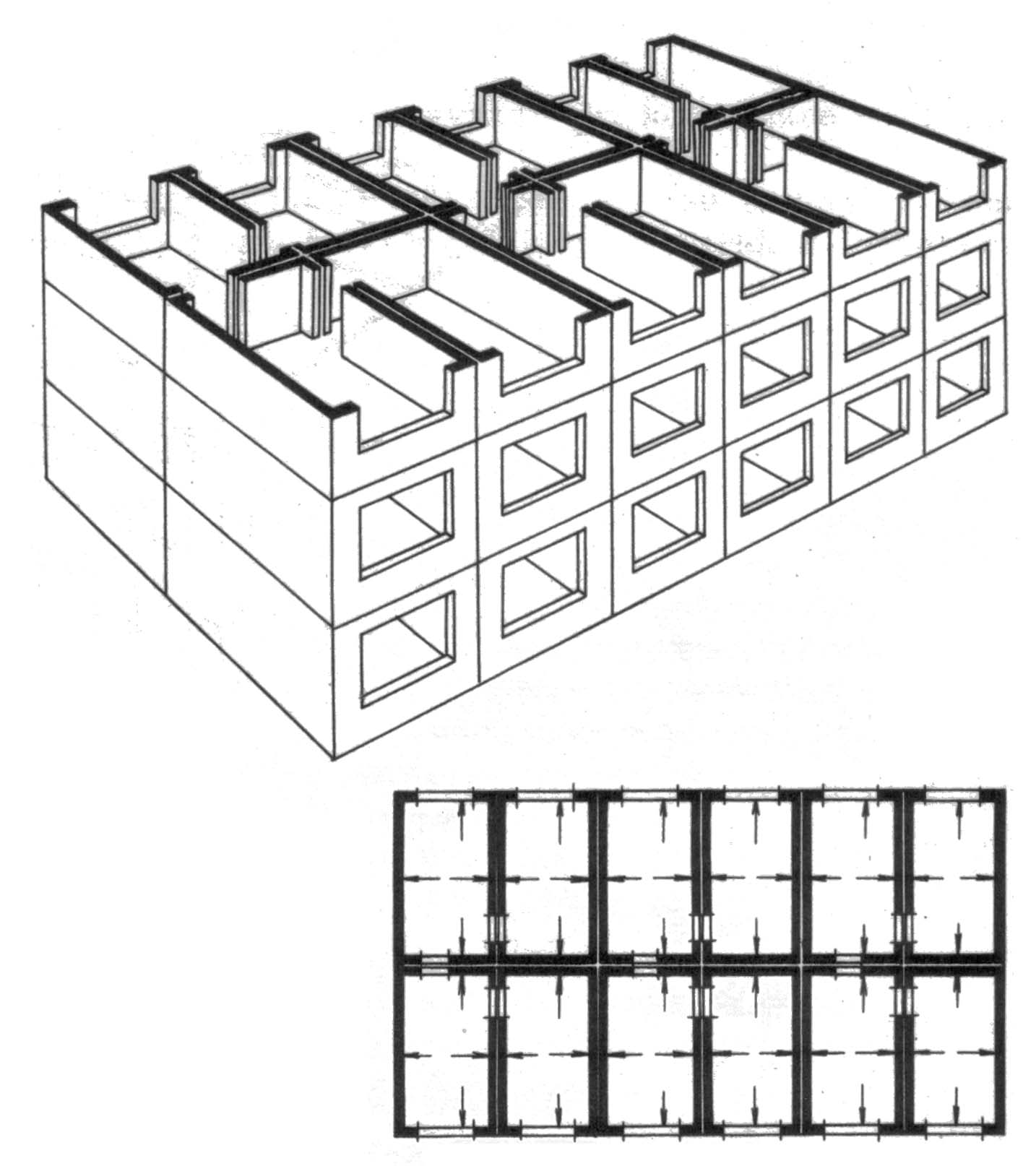

Obr. 25 Buňkový stěnový konstr. systém
Šipky vyznačují směr pnutí stropu
